继豪电子俯卧撑测试仪使用方法

发表时间:2019-07-22 09:38

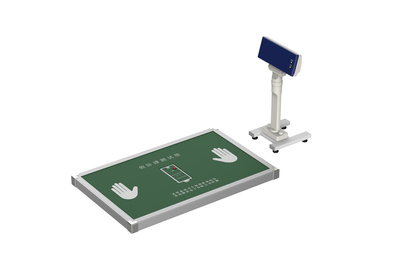

JH-1351电子俯卧撑测试仪

使用说明书

    JH-1331型电子仰卧起坐测试仪是我公司生产的学生体质测定器材。本产品是根据《学生体质健康标准》测试细则要求设计,用来自动测定学生在给定时间内做仰卧起坐的次数。本产品具有结构简单,测试准确等特点,同时产品具有通讯接口,能与本公司生产的继豪智能型体质测试系统配合,实现仰卧起坐的自动测试和数据采集,是人体体质测定的必备设备。

一、主要技术参数

· 测量范围:   0次~999次

· 测量时间:   1秒~9分59秒可设定;出厂时为1分钟

       · 电源适配器:AC220V/DC9V350mA

· 工作温度:   0~40℃

二、设备组成及安装

整机在出厂时运动座垫(型号JH-2058)是一个独立包装箱,其余的部件在主机包装箱中。用户开箱后请对照下列清单核对零部件,如有缺损,请立即与经销商或本公司连系。主机包装箱中的部件清单见下表:

胸部传感器(短杆,连底座)     1个腰部传感器(短杆,连底座)     1个

显示器(主机)1台显示器底座1个

显示器固定螺钉(塑料帽)2个电源适配器1个

运动座垫调节脚(订购了运动垫时才有)6个使用说明书1份


安装步骤:

1.用塑料帽的固定螺钉将显示器(主机)固定到显示器底座上。

2.将T型脚钩用螺钉固定到运动座垫的一端(运动座垫反面的底板上留有对应的螺钉孔)。

3.将6个运动座垫调节脚拧入运动座垫反面的螺孔中,并调节其高度使运动座垫平稳着地。

4.将各部件按图1所示的位置摆放好,传感器放在距运动座垫边10-20cm处,其中胸部传感器放在测试者胸部肩部位置;腰部位传感器放在测试者腰部位置。

5.将胸部传感器和腰部传感器上的电缆插头按图2所示分别插入显示器底部的对应插孔中。注意:顺序不可插错,否则不能正常工作。

6.将电源适配器的输出插头插入显示器底部的电源插孔中,再将电源适配器插到交流220V的电源插座上。设备电源接通后,显示器显示“0”,进入测试状态。

7.特别注意:传感器的正面离物体(如墙面)应大于1.8米;测试时,其他人员离传感器正面的距离也应大于1.8米。

三、使用

1.受测者趴到运动座垫上,将双脚脚背钩住运动座垫上的T型脚钩。

2.测试管理员按显示器上的“测量”键,主机发出1秒钟的提示音。提示音结束后受测者开始做仰卧起坐运动。显示器左边显示倒计时时间,默认值为1分钟,即默认的测试时间为1分钟。显示器右边显示已做的仰卧起坐的次数。

3.受测者每一次有效的俯卧撑动作,测试仪都会发出一声提示音。每一组有效的俯卧撑动作,计数值加1。若没有听到提示音,则该次动作无效。可能的原因是受测者动作不到位,或胸部腰部传感器的摆放位置不合适(对身材特别高大或特别矮小的受测者,测试前应适当调整一下胸部腰部传感器的位置)

4.计时终了时,发出结束提示音(2秒长鸣),停止测量,累计值保持。

5.测试过程中若需终止测量,可按一下“功能”键。

四、测试时间设定

1.空闲状态下,长按“功能”键5秒左右,进入测试时间设定状态。分位开始闪动。

2.分位闪动时,按“测量”键,分位加1。分位在0~9间循环改变。按“功能”键,结束分位设定,秒的十位开始闪动。

3.秒的十位闪动时,按“测量”键,该位加1。秒的十位在0~5之间循环改变。按“功能”键,结束秒十位设定,秒的个位开始闪动。

4.秒的个位闪动时,按“测量”键,该位加1。秒的个位在0~9之间循环改变。按“功能”键,结束秒个位设定,同时结束时间设定。

5.测试仪自动保存和记忆设定的测试时间,不因关机或断电而丢失,直到下一次修改为止。

五、联机测试

1.本机可与JH-2010/JH-2010W数据采集控制器或JH-2020一键通便携式智能终端联机使用,实现智能化测试。

2.用智能系统携带的专用通讯电缆一端插入本机显示器底座上的通讯插孔,另一端插入JH-2010/JH-2010W数据采集控制器或JH-2020一键通便携式智能终端的通讯插孔中,实现联机测试。

3.联机测试时,所有操作均在数据采集控制器或一键通便携式智能终端上进行,具体的操作方法请查阅智能系统的操作手册。

六、注意事项

1.避免存放在高温、潮湿、高灰尘的环境中。移动时应轻拿轻放,以免造成损坏。

2.使用结束后必须将电源适配器从交流电源插座中拔出。

3.出现故障时请与本公司联系,不得自行拆装改造。
